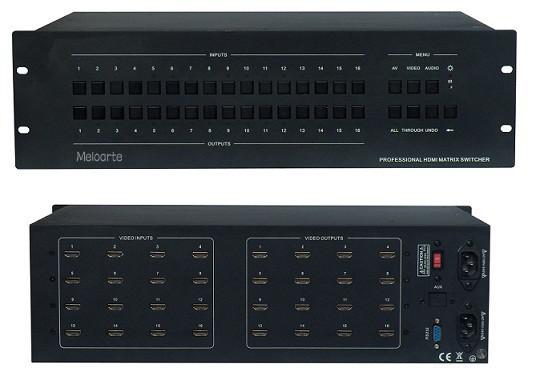

HDMI矩阵   型号：HDMI-W0808/HDMI-W1616
HDMI1616是一款路由选择切换HDMI视频信号的矩阵切换器，可处理分辨率高达1920*1200,或 1080P的视频信号。可交叉切换，同时还能跟随和分离音频信号，兼容HDCP1.3，支持EDID。通过红外、RS232和前面板进行控制。
    HDMI0808是一款高性能的视频设备，应用于视频会议室，教育机构，控制室，监控中心，政府机构和演示厅等场合。支持16路全数字HDMI信号输入、输出
　带宽高达10.2Gbit/s（340MHz）
  内置HDCP管理，支持DVI1.0, HDMI 1.3
　内置EDID以及DDC管理
　分辨率高达1080p，1920*1200@60Hz,完全支持HDTV
  完全支持DVI信号
　同步传输
　支持高彩（支持XV色彩）
　支持DOLBY数字高清音频，DTS-HD音频信号
　RS232串行控制接口，一系列代码，可以对第三方设备进行控制
　可选配红外遥控器
  2U的高度，机架式铝合金外壳
　支持宽电源：100-240V交流，50/60Hz
　9种预设，提供存储与撤销功能
　兼容各种常用电源，内置一个自动转换的电源，用电通过安全认证
　 快速切换功能，最快达200纳秒
　 LED同时显示系统和转换的信息带宽高达10.2Gbit/s（340MHz）
视频输入
输入：  16 HDMI
输入接口：  HDMI 1.3
输入电平：  T.M.D.S. 2.9V/3.3V
输入阻抗：  75Ω
视频常规参数
信号增益：  0 dB
视频信号：  HDMI (or DVI-D)
切换速度：  200ns (Max.)
带宽：  340 MHz (10.2 Gbit/s)
分辨率范围：  Up to 1920 x 1200 or 1080P@60Hz
最大像素时钟：  165MHz
视频输出
输出：  16 HDMI
输出接口：  HDMI 1.3
输出电平：  T.M.D.S. 2.9V/3.3V
输出阻抗：  75Ω
控制参数
频率响应：  RS-232, 9-pin female D connector
红外控制：  可选配红外遥控器
串口针脚定义：  2针发送, 3针接收, 5针接地
其他控制方式：  前面板功能按键，带LED指示
常规参数
高度：  2U
供电：  100VAC ~ 240VAC, 50/60Hz
工作温度：  -20 ~ +70℃
外形尺寸：  W483 x H87 x D320mm
功耗：  25W
工作环境：  10% ~ 90%
机器净重：  2.5Kg
